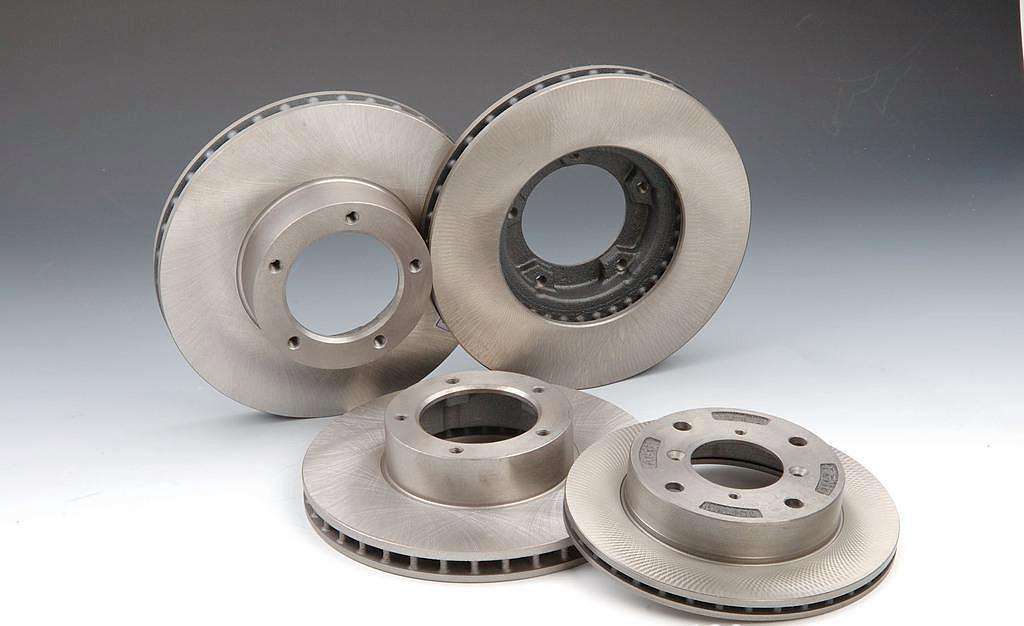

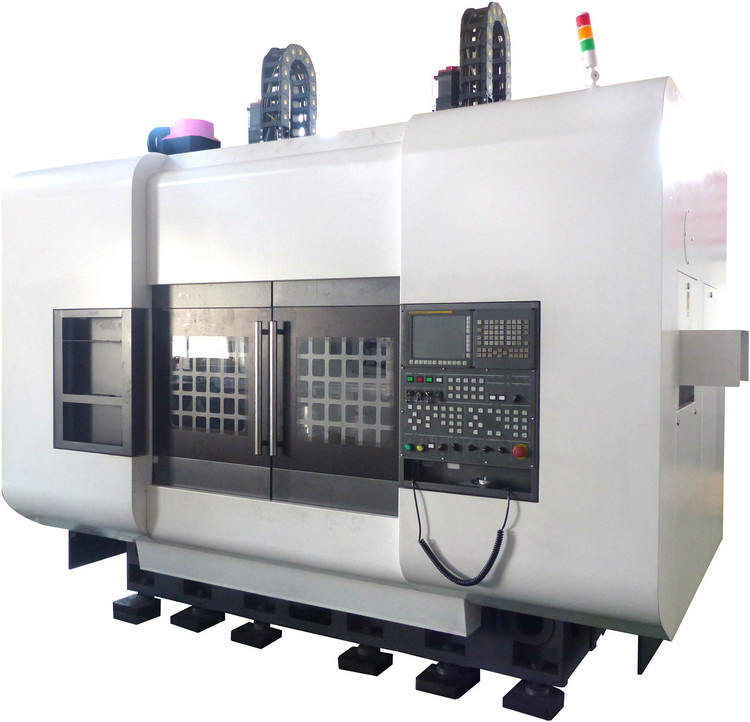

剎車盤生產線DLCK400主要結構特點：

1. 床身等鑄件

床身、拖板等采用熱對稱式箱型筋板鑄鐵結構，熱對稱可減小熱變形，保持穩定的機床精度；箱型筋板結構提供重切削時的強大剛性；床座內部排屑面采用大傾斜角，整體鋪不銹鋼導屑板，便于鐵屑滑落，防止鐵屑堆積；防護固定面與防護嚴密搭接，杜絕床身防護結合部位漏水；并配備前置螺旋式排屑器+后置刮板式排屑器；采用螺旋式調整墊鐵方便機床水平調整；采用支腿式床座底面方便機床鏟運。此外在選用鑄件是我公司嚴格把關，保證鑄件的質量。

2.主軸

    主軸單元為臺灣高精度、高剛度專用立車套筒式主軸；采用高剛度軸承支撐結構，主軸前端軸承采用NSK NN30系列雙列短圓柱滾子軸承+接觸角為30度的130BAR雙向推力角接觸球軸承，后軸承采用NSK NN30系列雙列短圓柱滾子軸承；整個主軸具有剛性好、回轉精度高、壽命長、溫升低、精度保持性好、易維護的特點；采用大功率主軸伺服電機驅動，皮帶1:2.5減速，保證主軸所需的輸出扭矩，實現重切削。

3.排屑

機床前面配備前置螺旋式排屑器+側面后置刮板式排屑器；床座內部排屑面采用大傾斜角，整體鋪不銹鋼導屑板，防止鐵屑堆積，便于鐵屑滑落到螺旋排屑槽中。

4.數控系統

數控系統為FANUC Oi-TF(單/雙通道)系統；主軸采用大功率主軸伺服電機驅動；各進給軸采用交流伺服電機驅動，精度高性能可靠。

5.夾具選擇

夾具模塊化設計,分為主、副卡爪,更換工件時只更換副卡爪,節省換型時間,提高設備利用率。

6.檢測工具

在線測量系統,對被加工的工件進行檢測,可對尺寸誤差、刀具磨損自動補償,產品的穩定性和致性有效提高。

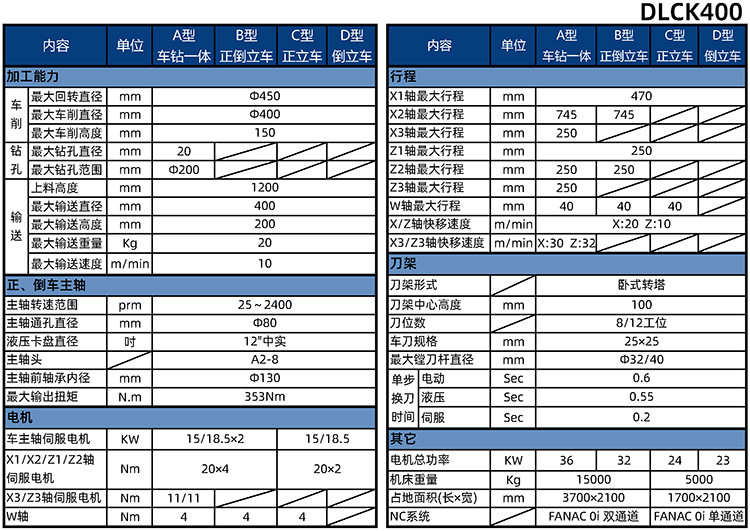

剎車盤生產線DLCK400產品參數：
