數控車床的結構布局與優點
日期：2018-04-26 瀏覽：633
典型數控車床的機械結構系統組成，包括主軸傳動機構、進給傳動機構、刀架、床身、輔助裝置(刀具自動交換機構、潤滑與切削液裝置、排屑、過載限位)等部分。

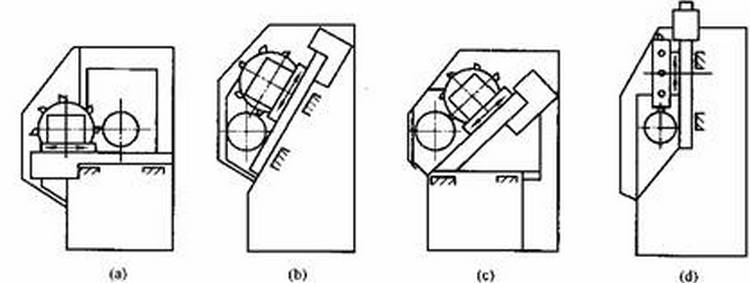

數控車床床身導軌與水平面的相對位置如圖1所示，它有4種布局形式：圖1(a)平床身，圖1(b)斜床身，圖1(c)平床身斜滑板，圖1(d)為立床身。
水平床身(a)的工藝性好，便于導軌面的加工。水平床身配上水平放置的刀架可提高刀架的運動精度，一般可用于大型數控車床或小型精密數控車床的布局。但是水平床身由于下部空間小，故排屑困難。從結構尺寸上看，刀架水平放置使得滑板橫向尺寸較長，從而加大了機床寬度方向的結構尺寸。
數控車床水平床身(b)
水平床身配置傾斜放置的滑板，并配置傾斜式導軌防護罩，這種布局形式—方面有水平床身丁藝性好的特點，另一方面機床寬度方向的尺寸較水平配置滑板的要小，且排屑方便。水平床身配上傾斜放置的滑板和斜床身配置斜滑板布局形式被中、小型數控車床所普遍采用。此兩種布局形式的特點是排屑容易，熱鐵屑不會堆積在導軌上，也便于安裝自動排屑器；操作方便，易于安裝機械手，以實現單機自動化；機床占地面積小，外形簡單、美觀，容易實現封閉式防護。
數控車床傾斜床身(c)
斜床身其導軌傾斜的角度分別為30°、45° 、60°、75°和90°(稱為立式床身)，若傾斜角度小，排屑不便；若傾斜角度大，導軌的導向性差，受力情況也差。導軌傾斜角度的大小還會直接影響機床外形尺寸高度與寬度的比例。綜合考慮上面的因素，中小規格的數控車床其床身的傾斜度以60為宜。
